網帶通過式拋丸機
網帶通過式拋丸機是由輸送網帶作為工件的承載體，傳送網帶又分為鋼絲網帶和耐磨橡膠帶兩種方式。拋丸室的一端為裝件工位，另一端為卸件工位。工作時，在裝件工位將零件置于傳送帶上，傳送帶緩緩連續進入拋丸室進行拋丸清理，接著送到卸件工位將...
查看產品樣冊 下載產品樣冊
產品簡介
Product introduction

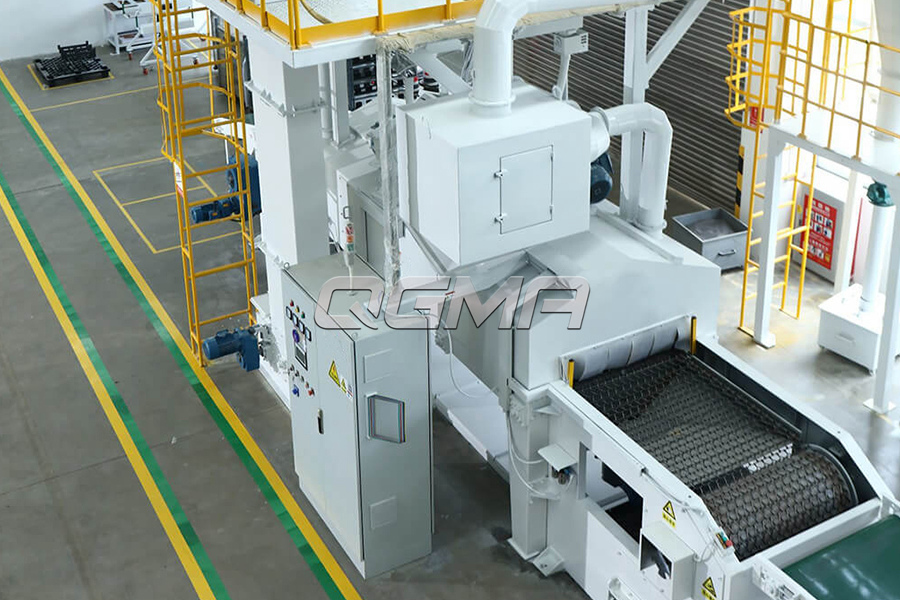

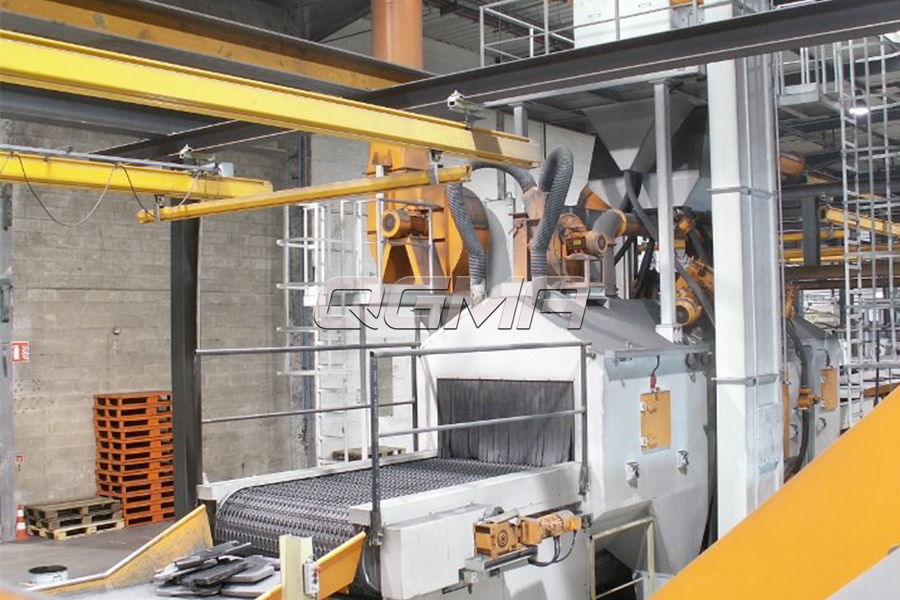

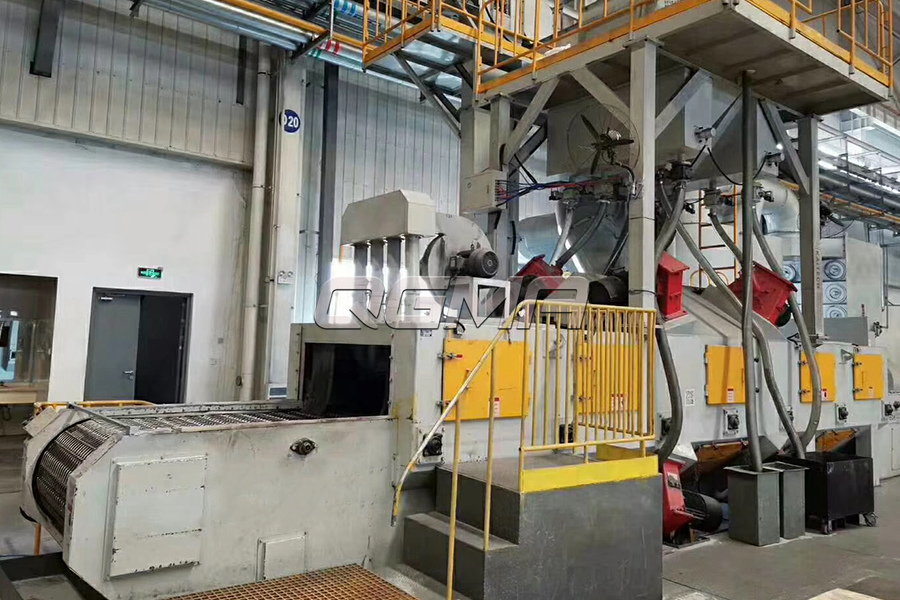

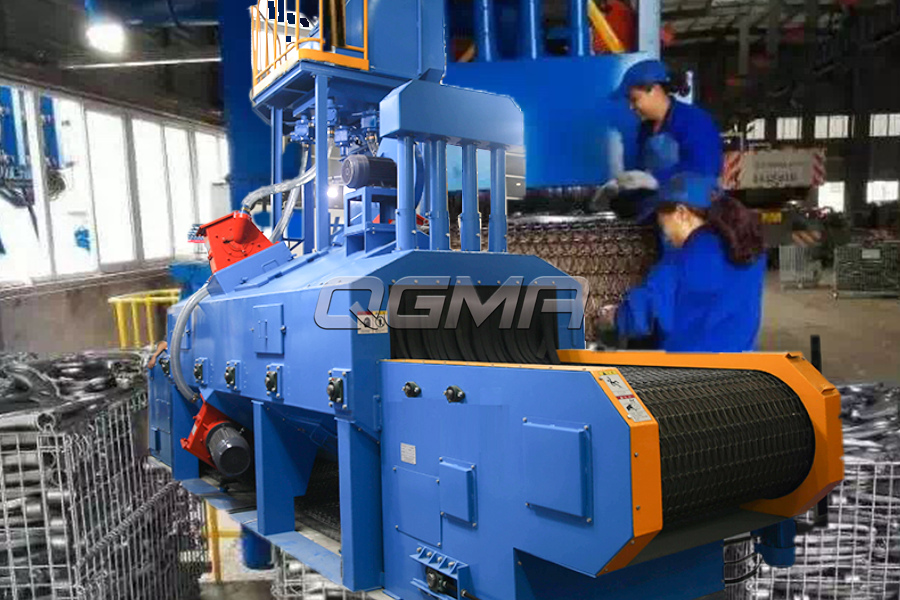

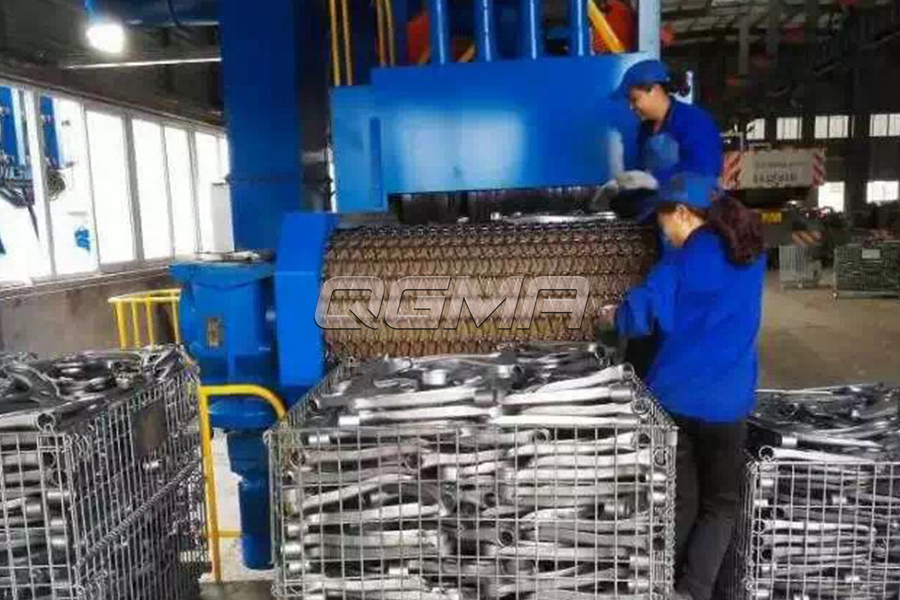

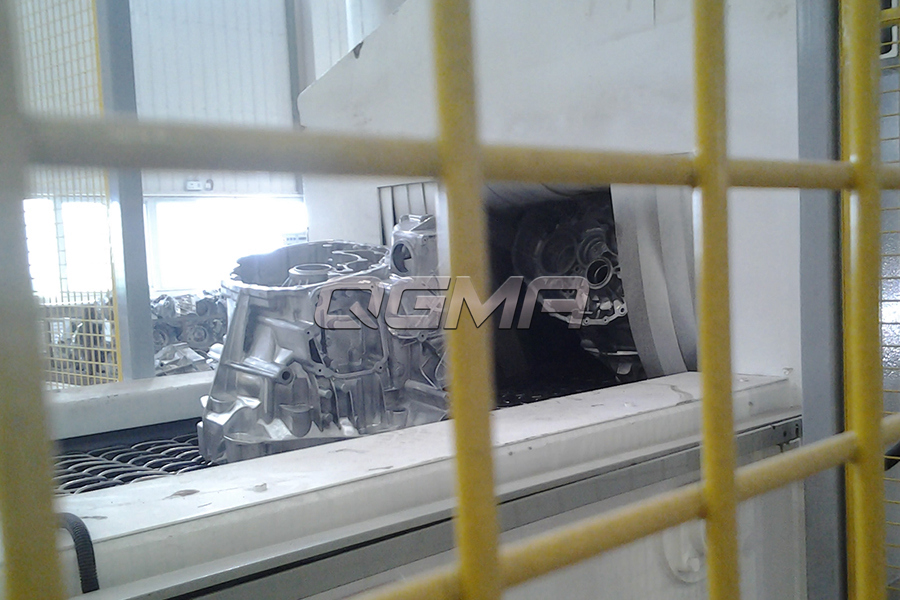

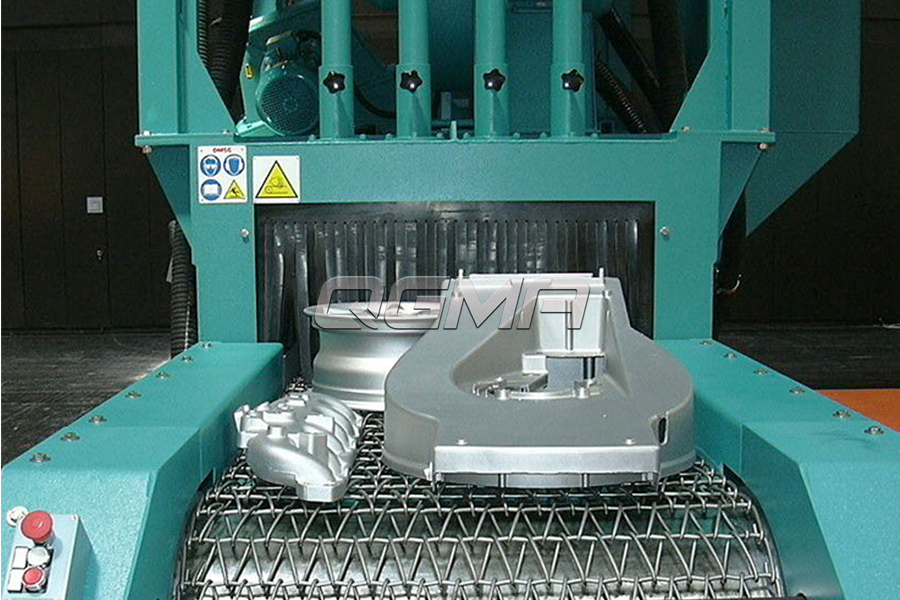

網帶通過式拋丸機是由輸送網帶作為工件的承載體，傳送網帶又分為鋼絲網帶和耐磨橡膠帶兩種方式。拋丸室的一端為裝件工位，另一端為卸件工位。工作時，在裝件工位將零件置于傳送帶上，傳送帶緩緩連續進入拋丸室進行拋丸清理，接著送到卸件工位將工件取下。此機特點是：連續進行工作，無任何碰撞，中小件均適合，生產批量大。

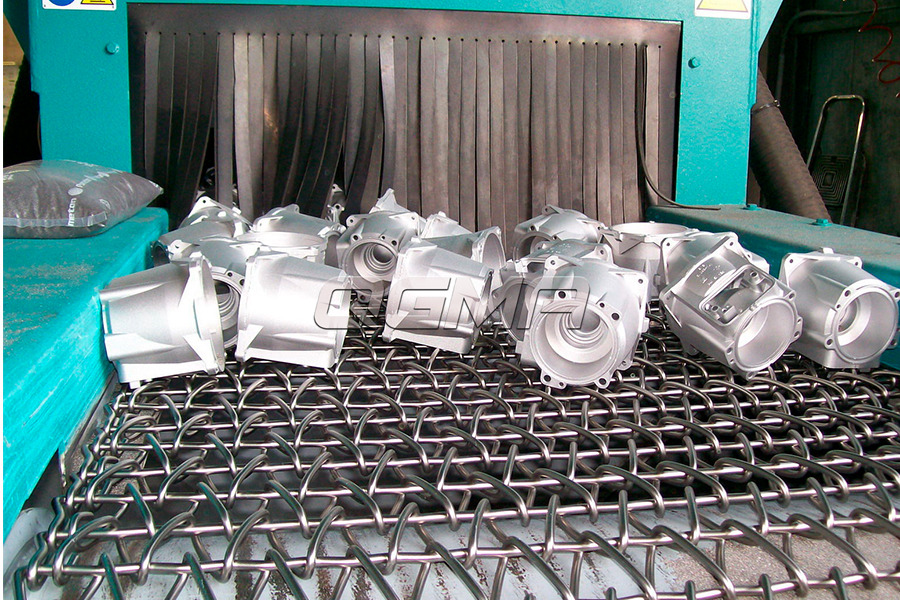

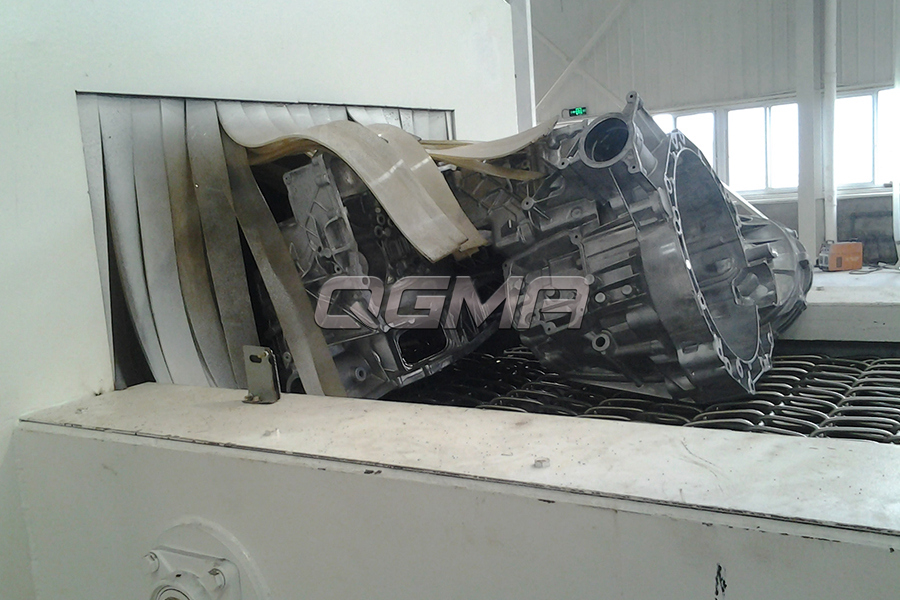

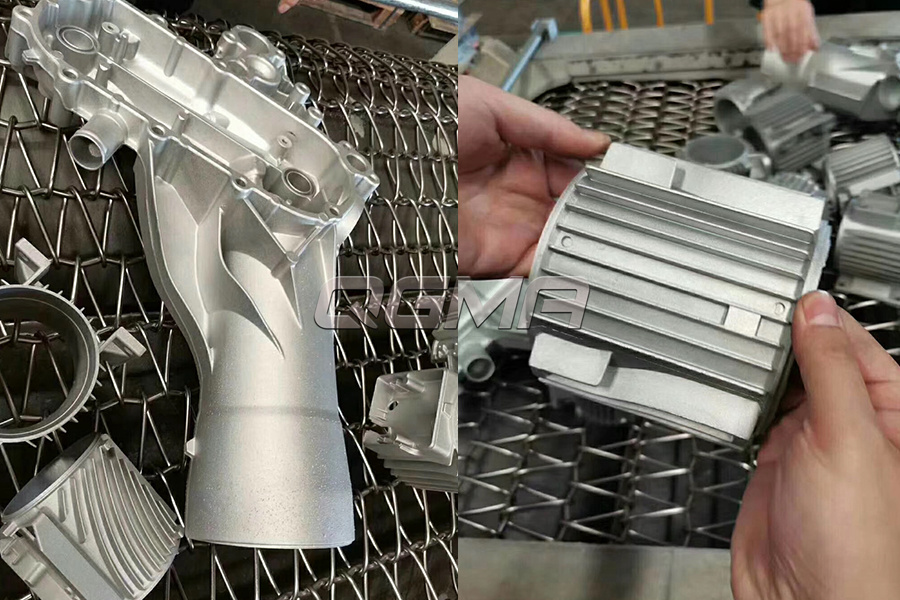

網帶通過式拋丸機可清理發動機缸體缸蓋、電機殼體、鋁合金合頁、鋁合金桁架、 釹合金暖氣片、 鋁合金伸縮梯、 鋁材、 鋁合金車架、 鋁合金空調罩、 鋁合金支架、 鋁合金六角棒、 鋁合金空心管、 鋁合金方矩管、 鋁合金干掛件、 鋁彎頭、 無縫鋁管、 鋁蓋板、 高爾夫球棒、 腳手架、 散熱器、 鋁合金模板、 鋁合金扒桿、 鋁合金菱形網、 鋁合金風口、 鋁合金踢腳線、 鋁合金防水槽、 混凝土模板、 格柵板、 鋼筋網片、 鋁型材緊固件、 鋁合金導軌、 摩托車發動機殼、 鋁合金閘器、 彩鋼板、 鉚接掛鉤鋼跳板、 鋁合金燈具、 氣動鋁合金蝶閥、 鋁合金窗簾桿支架、 鋁合金棒、 鋁合金外殼、 鋁合金畫框、 鋁合金護欄、 鋁合金鋸片、 曲軸、 輪轂、 輪圈、 制動鼓、 鋁合金板、 汽車排氣管、 汽車減速機等工件
網帶通過式拋丸機一般適用于大批量表面清理的零件或者只清理一個面的零件，廚房用具鋁鍋 湯鍋 煎鍋及大批量高復雜的零部件
網帶通過式拋丸機采用全錳鋼機身+全錳鋼護板，使用壽命20年；采用先*（此字廣告法禁止出現）的文丘里濕式除塵系統；采用碎丸料二級分離系統；采用高性能ABB電機+模具鋼CNC機加工拋丸器；采用鋼丸流量自動控制系統；采用全錳鋼網帶變頻調速輸送系統；采用磁性分選系統+橫向螺旋分選+風選分選系統；
|
MACHINE TYPE 設備型號 |
QGMA-600 |
QGMA-800 |
QGMA-1000 |
QGMA-1250 |
QGMA-1500 |
|
Max. workpiece dimension W x H (mm) 工件寬度×高度 |
600x400 |
800x400 |
1000x400 |
1250x400 |
1500x400 |
|
wheels Number x power(kW) 拋丸器功率 |
4x11 |
4x11 |
4x11 |
4x15 |
4x15 |
|
Alternative wheels Number x power(kW) 可選拋丸器個數及功率 |
4x15 |
4x15 |
4x15 |
6x7.5 |
6x11 |
|
Foundation pit 地坑要求 |
No 無 |
No 無 |
No 無 |
Yes 有 |
Yes 有 |
|
型 號 |
QW1200 |
QW1500 |
QW1800 |
|
網帶寬度 |
1200mm |
1500mm |
1800mm |
|
輸送速度 |
3-8m/min |
3-8m/min |
3-8m/min |
|
拋丸器功率 |
7.5kw×4臺 |
1 1kw×4臺 |
1 5kw×4臺 |
|
|
7.5kw×8臺 |
1 1kw×8臺 |
1 5kw×8臺 |
|
拋 丸 量 |
180kg/臺 |
200kg/臺 |
250kg/臺 |
|
拋丸 速度 |
120m/s |
120m/s |
120m/s |
|
提升機 |
|
|
|
|
提升機功率 |
1.5kw×1臺 |
4kw×1臺 |
5.5kw×1臺 |
|
提 升 量 |
22T/h |
60T/h |
75T/h |
|
提升 速度 |
9.6m/s |
9.6m/s |
9.6m/s |
|
分離器 |
|
|
|
|
分 離 器 |
22T/h |
60T/h |
75T/h |
|
風 速 |
4-6m/s |
4-6m/s |
4-6m/s |
|
螺旋 輸送 |
22T/h |
24T/h |
30T/h |
|
螺旋 功率 |
2.2kw |
2.2kw |
2.2kw |
|
環保除塵 |
|
|
|
|
脈沖 除塵 |
11kw |
15kw |
18.5kw |
|
除塵 風量 |
15000?/h |
19000?/h |
22000?/h |
|
濾芯 數量 |
60根 |
81根 |
96根 |
| 標準配置： | ||||||||
| 1 | 電器柜：本型號標準配置為散熱扇，可選配空調 | |||||||
| 2 | 可編程控制器PLC：西門子（根據客戶要求，可選配其他品牌） | |||||||
| 3 | 觸摸屏：西門子（根據客戶要求，可選配其他品牌） | |||||||
| 4 | 變頻器：BEST（根據客戶要求，可選配其他品牌） | |||||||
| 5 | 電源電壓：AC380V 三相五線 | |||||||
| 6 | 低壓電器:CHINT（根據客戶要求，可選配其他品牌） | |||||||
| 7 | 氣動元件:ARITAC（根據客戶要求，可選配其他品牌） | |||||||
| 8 | 電線電纜 | |||||||
| 9 | 我公司還可根據你的要求定制各種非標拋丸機。 | |||||||
帶.jpg "網帶式拋丸機宣傳圖")
產品優勢
Product advantages
勢.png "產品優勢")
